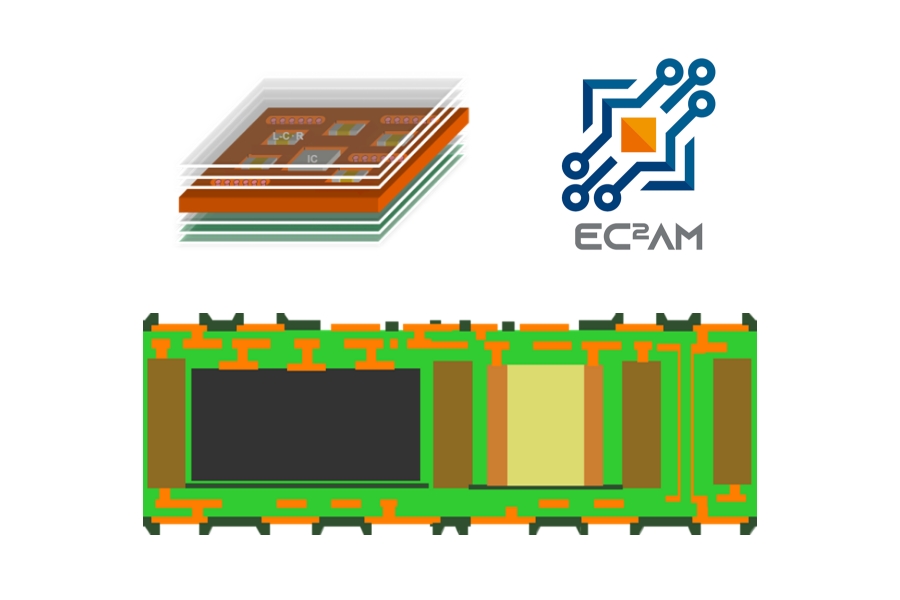

ユニマイクロンジャパンは、エニーレイヤー多層基板から部品内蔵基板、高放熱基板など、グローイングニッチ市場に向けたお客様指向の高付加価値製品を提供しており、お客様の様々なご要望にグループ全体でお答できる体制を築いております。
お客様の製品アプリケーショ別、プリント基板種類別から、ユニマイクロンジャパンがご提供するプリント基板を検索できます。
プリント基板で探す
層構成情報
仕様 | 高密度配線 | 薄板 | 薄板(コアレス) | 高弾性(低反り) | 高周波 | リジットフレキ |
---|---|---|---|---|---|---|
層数 | 4層~12層 | 2層~8層 | 6層~10層 | 4層~10層 | 8層~12層 | 8層 |

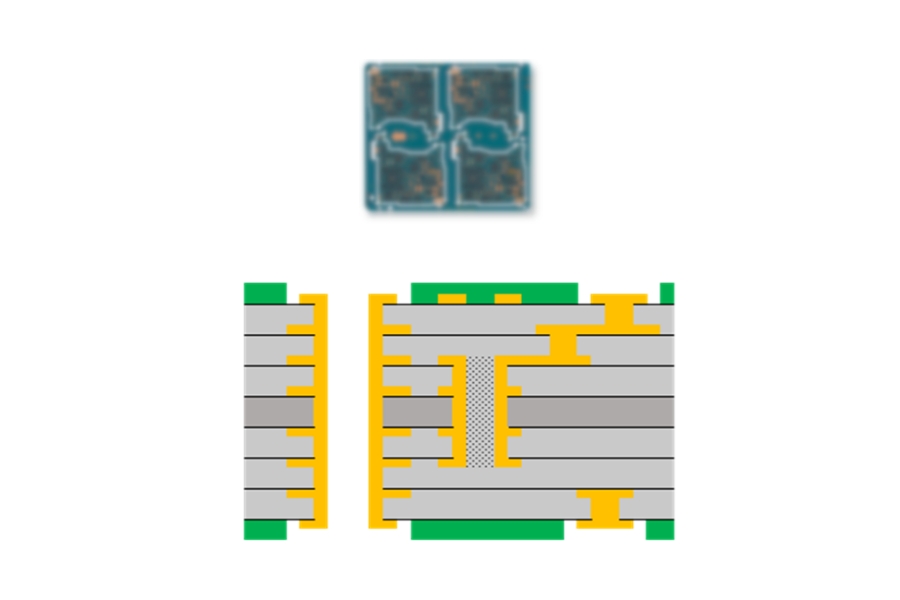

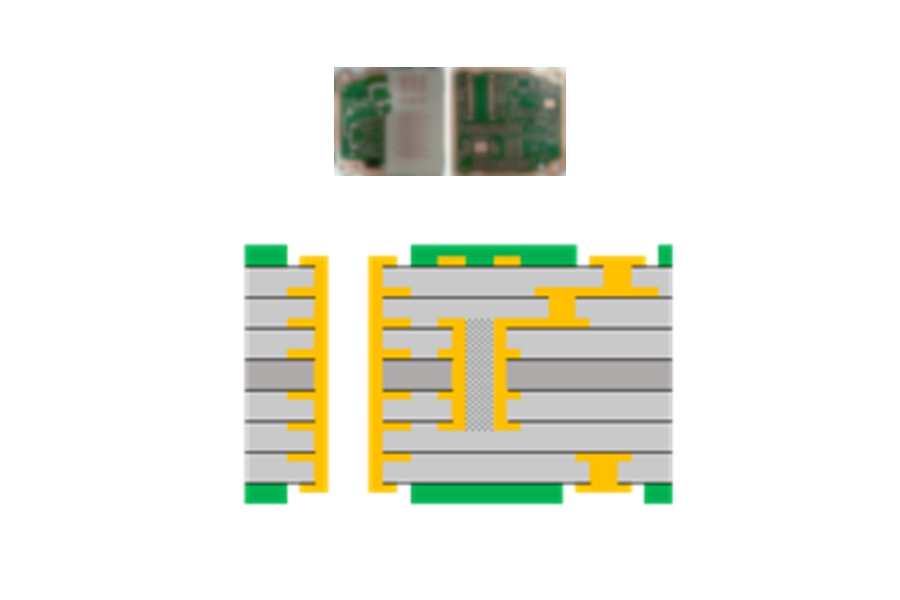

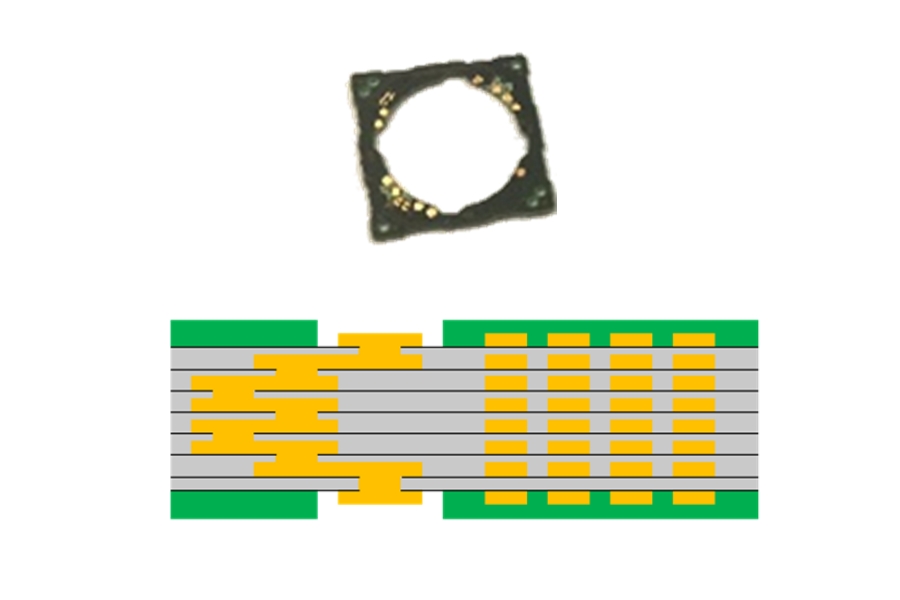

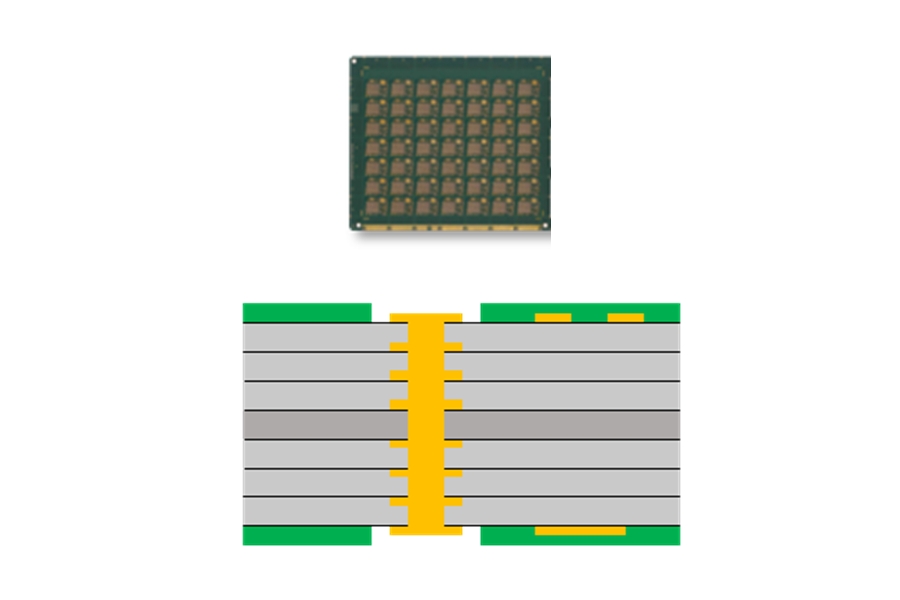

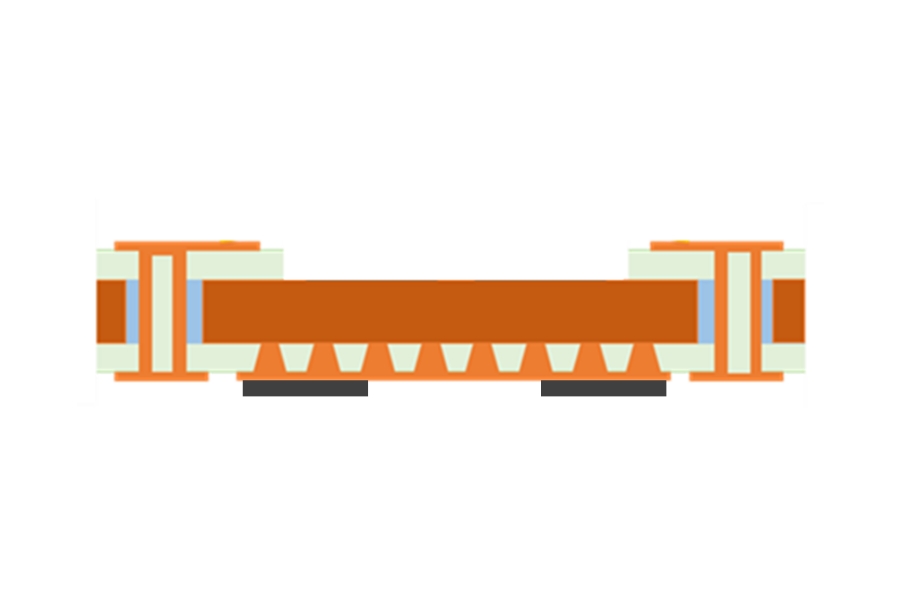

層構造 | ||||||
板厚 | 0.18~1.60mm | 0.10~1.60mm | 0.16~0.40mm | 0.18~1.60mm | 0.35~1.60mm | 0.35~1.00mm 屈曲部:0.10mm |
L/S | 40/40 | 40/40 | Min 40/40 | 40/40 | 40/40 | Rigid:50/50 FPC:75/75 |
Via/Land Outer Layer |
50/110 | 50/110 | 75/280 | 50/110 | 50/110 | 75/200 |
Via/Land Inner Layer |
75/150 | 75/150 | 75/280 | 75/150 | 75/150 | 75/200 |
Other | Halogen-free Middle/High-Tg |
Halogen-free Middle/High-Tg |
Halogen-free High-Tg |
Halogen-free Low CTE High-Tg |
Halogen-free Low Dk/Df |
Halogen-free Polyimide |
用途 | Mother Board | Module | Module | Module | Module | Rigid-Flex |
